Артикул:
19457
Цена: 35 400 руб.

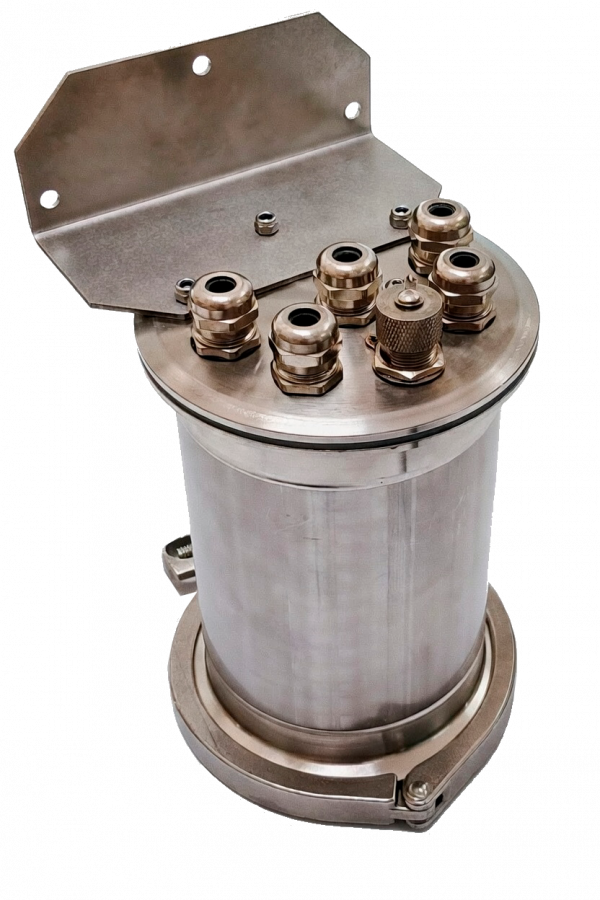

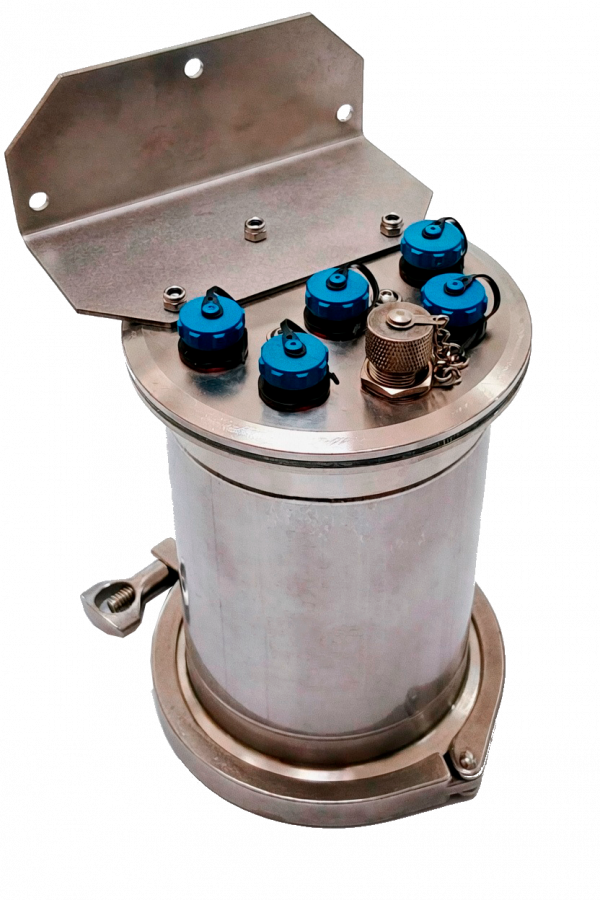

Промышленный GPRS/SMS Логгер PROMODEM 125.E2М с питанием от встроенной батареи

Логгер PROMODEM производства ООО «Аналитик-ТС» является программно-аппаратным комплексом (ПАК) и относится к беспроводному телекоммуникационному оборудованию для автоматизации управления технологическими процессами. Логгеры PROMODEM позволяют объединить датчики и счетчики в сеть промышленного интернета вещей для удаленной диспетчеризации и сбора данных узлов учета и контроля.

Настройка и диагностика программно-аппаратного комплекса (ПАК) Логгер PROMODEM, а также централизованный учет и контроль объектов осуществляется через программу для электронных вычислительных машин (ЭВМ), баз данных и визуальных пользовательских интерфейсов "Система диспетчеризации PROMODEM CLOUD", спроектированную и разработанную ООО «Аналитик-ТС».

ООО «Аналитик-ТС» оказывает техническую поддержку, консультационные и экспертные услуги по подбору, установке, настройке и обновлению программно-аппаратных комплексов (ПАК) и оборудования PROMODEM.

Предназначен для периодического или постоянного опроса подключенных к нему устройств по RS-485/RS-232 поддерживающих протокол Modbus RTU, импульсных, дискретных датчиков и устройств с выходным сигналом 4-20мА. Передача накопленных архивов измерений на СЕРВЕР осуществляется: дистанционно - через встроенный GSM-модем (GPRS канал); локально - через проводное подключение. Питание логгера от встроенной батареи 3.6В (13Ач) (предустановлено 2 шт, можно установить до 4шт). Питание измеряемых датчиков осуществляется от логгера.


Принцип работы:

  • Логгер PROMODEM по настраиваемому расписанию запитывает подключенные устройства, снимает показания, проверяет измеренные значения на пользовательские допустимые пределы и архивируют их во внутренней памяти
  • По другому расписанию логгеры передают накопленные архивы измерений в диспетчерский центр через GPRS/Internet сети сотового оператора
  • При возникновении аварийной ситуации на узле учета или контроля, такой как срабатывание датчика сигнализации или выход контролируемых параметров за пределы допустимых значений, логгер PROMODEM незамедлительно информирует диспетчера и дублирует аварийное сообщение по СМС/E-mail
  • В диспетчерском центре полученные архивы измерений и аварийные события отображаются в виде графиков и отчётов через веб-интерфейс Системы диспетчеризации PROMODEM CLOUD, через который можно также и перенастраивать режимы работы логгера.
  • Система может быть бесплатно развёрнута на сервере заказчика или предоставлена в виде облачного сервиса PROMODEM с доступом через личный кабинет

Обеспечивает:

  • Длительную автономную работу: измерение, накопление, обработку и передачу данных на сервер, отправка аварий по SMS
  • Подключение до 8 цифровых датчиков с протоколом Modbus по интерфейсу RS-485/RS-232
  • Подключение 4 аналоговых датчиков с выходными сигналами 4-20мА (давления, уровня, температуры и др)
  • Подключение до 6 импульсных счетчиков (расходомеры, электросчетчики, газосчетчики)
  • Подключение до 8 дискретных датчиков (затопления, задымления, вскрытия и т.п.)
  • Степень защиты IP68 (металл)
  • Бесперебойную работу при температуре от -40 до +70°С

Входит в состав Системы диспетчеризации PROMODEM CLOUD предназначенной для решения задач:

  • «Учет и Контроль» измеряемых величин. Предоставление подробного отчета по измеряемым величинам, для последующего детального анализа. (Примеры пользовательских задач: мониторинг давления, уровня, температуры, расхода воды, газа и т. п.)
  • «Поиск нештатных ситуаций». Предоставление сводного суточного отчета по измеряемым величинам, для контроля и анализа суточных отклонений. (Примеры пользовательских задач: поиск небаланса, поиск протечки и т.д)

Общие характеристики

Функциональные

Интерфейс RS-485/RS-232 (протокол Modbus) Да
Питание интерфейса RS-485/RS-232 внешнего устройства 12В х 100мА
Кол-во аналоговых входов 4…20мА 4
Выходной источник для запитки аналоговых датчиков 15В х 80мА
Кол-во счетных входов до 6
Кол-во дискретных входов до 8
Контроль min/max по счетным и аналоговым входам Да
Контроль вскрытия корпуса Да
Встроенный датчик температуры Да
Интерфейс настройки miniUSB
Инициатор соединения Логгер
Каналы связи Пакетная передача данных, Локальный
Кол-во SIM-карт до 2-х (micro SIM)

Электрические параметры

Батарея 3.6В x 13Ач
Кол-во батарей предустановлено 2шт., можно установить до 4шт.
Возможность подключения внешнего питания Да (9-36В DC)

Конструктивные особенности

Корпус Металлический
Класс защиты IP68
Габариты корпуса 200х170х130 мм
Гермовводы 4
Светодиодная индикация Внутри корпуса
Крепление на стену Да
Типы разъемов Нажимные контакты
Антенна Внешняя

Параметры GSM модуля

GSM Диапазоны 850/ 900/ 1800/ 1900 МГц
GPRS class 12
Формат SMS PDU

Эксплуатационные параметры

Температура от -40°С до +70°С

Параметры надежности

Глубина архива не менее 2-х лет
Наработка на отказ не менее 50 000 часов
Средний срок службы не менее 10 лет
Гарантия 5 лет

Комплект поставки

Логгер 1шт
Монтажный комплект 1шт
Паспорт 1шт
Упаковка 1шт

Дополнительно

Конструктив При сохранении основных параметров производитель оставляет за собой право вносить изменения в те или иные узлы и детали изделия без предварительного уведомления потребителя.

Популярные решения

Учет и контроль расхода на всех уровнях

С помощью автономных логгеров PROMODEM через веб-интерфейс информационной системы

Индивидуальный учет и контроль воды, газа и электричества

Система PROMODEM LOGGER для удаленного сбора показаний с поквартирных счетчиков воды, газа и электричества

Скачать

Инструкции

Руководство по эксплуатации логгеров PROMODEM
01.09.20242353.32 Kb
Руководство по эксплуатации Логгеров PROMODEM
Скачать
Габаритный чертеж 12x.xxМ
10.06.202143.91 Kb
Габаритные размеры Логгера PROMODEM 12x.xxМ

Скачать
Гарантии изготовителя и Общие указания
01.12.2017235.76 Kb
Гарантии изготовителя и Общие указания на продукцию PROMODEM
Скачать

Программное обеспечение

PROMODEM Config V74.7
05.11.2024102044.25 Kb
PROMODEM Config - программа локальной настройки устройств PROMODEM
Версия ПО V74.7

Скачать
PROMODEM CloudBox P37.08
05.11.20241621917.32 Kb
Система Диспетчеризации PROMODEM CloudBox - Web интерфейс, локальная и дистанционная настройка устройств PROMODEM, графически-табличная визуализация результатов измерения, OPC сервер
Версия ПО P37.08

Скачать
Изменения в версиях PROMODEM CloudBox
23.10.2024224.54 Kb
Изменения в версиях Системы Диспетчеризации PROMODEM CloudBox
Скачать

Сертификаты и Нормативные документы

Свидетельство СИ на Логгеры PROMODEM, Российская Федерация
28.04.2017701.57 Kb
Свидетельство об утверждении типа средства измерений № 74293-19 на Логгеры PROMODEM.
Срок действия: до 05.03.2029г.
Скачать
Таможенный Союз
04.10.20233823.22 Kb
Декларация о соответствии
Логгеров PROMODEM Техническим регламентам ТС:
"О безопасности низковольтного оборудования",
"Электромагнитная совместимость технических средств" и
"Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники".
Срок действия: до 02.10.2028.
Скачать
Нотификация о характеристиках шифровальных (криптографических) средств
09.01.202422.61 Kb
Нотификация № RU0000059296 "Беспроводная коммуникационная аппаратура (модем), модель: Логгер PROMODEM и запасные части к ней" в Едином реестре нотификаций о характеристиках шифровальных (криптографических) средств и товаров, их содержащих. Срок действия до 31.12.2028.
Скачать
Свидетельство о признании СИ на Логгеры PROMODEM в Республике Казахстан
05.08.2022179.6 Kb
Свидетельство о признании утверждения типа средств измерений Логгеры PROMODEM в Республике Казахстан №1394, KZ.02.03.00944-2022/74293-19
Срок действия: до 05.03.2024г.

Скачать

Чаво / FAQ

Срок автономной работы Логгера PROMODEM 1xx.xx зависит от параметров:

  • количество и тип используемых входов,
  • период измерения,
  • период отправки архивов измерения на Сервер,
  • температурный диапазон,
  • тип и количество источников питания,
  • ...
Для ориентировочного расчета времени работы, можно воспользоваться ОНЛАЙН Калькулятором PROMODEM BATT


Для самостоятельного подбора модели логгера PROMODEM под Вашу задачу существует Онлайн конфигуратор модели логгера (также имеется ссылка на него в разделе "Поддержка")

При необходимости помощи специалиста в подборе оборудования или оказании консультации свяжитесь с технической поддержкой
по телефону +7(495)775-60-08 или по электронной почте support@promodem.ru
